模具設計指導

更新時間：2017-04-18    瀏覽次數：次

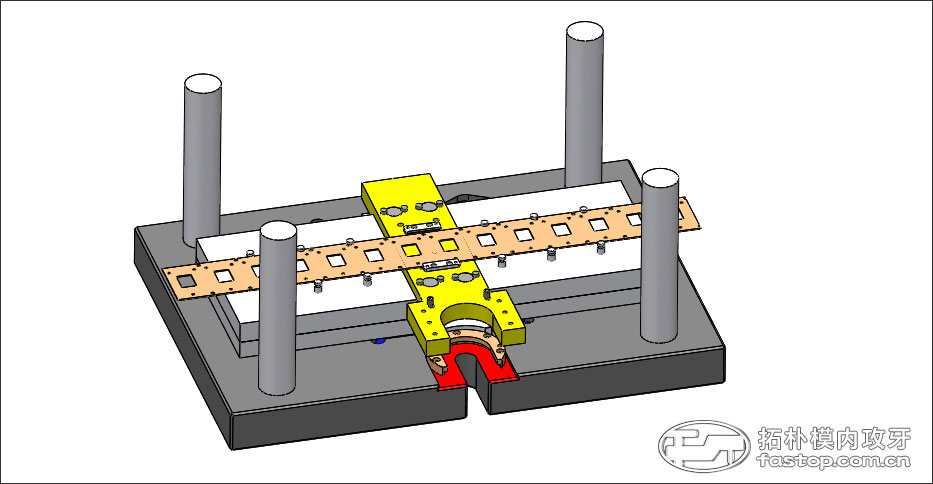

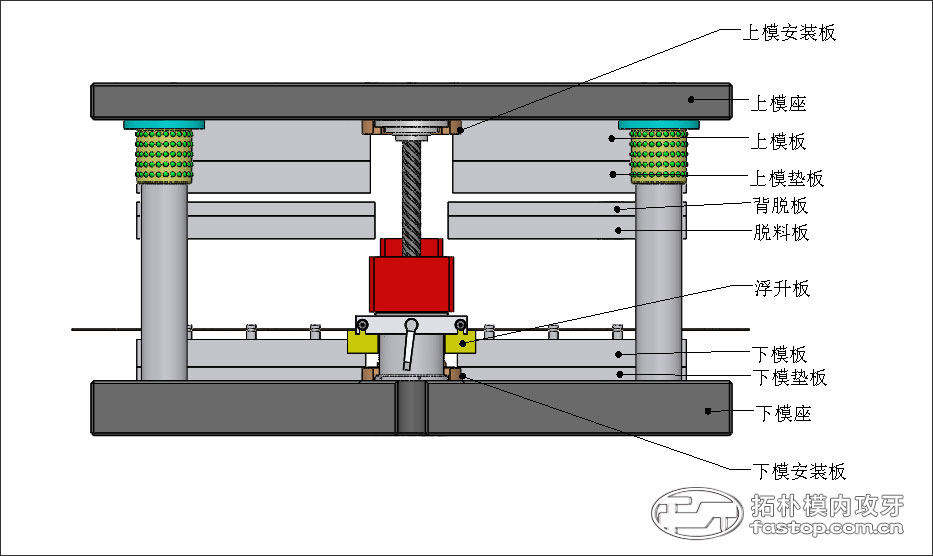

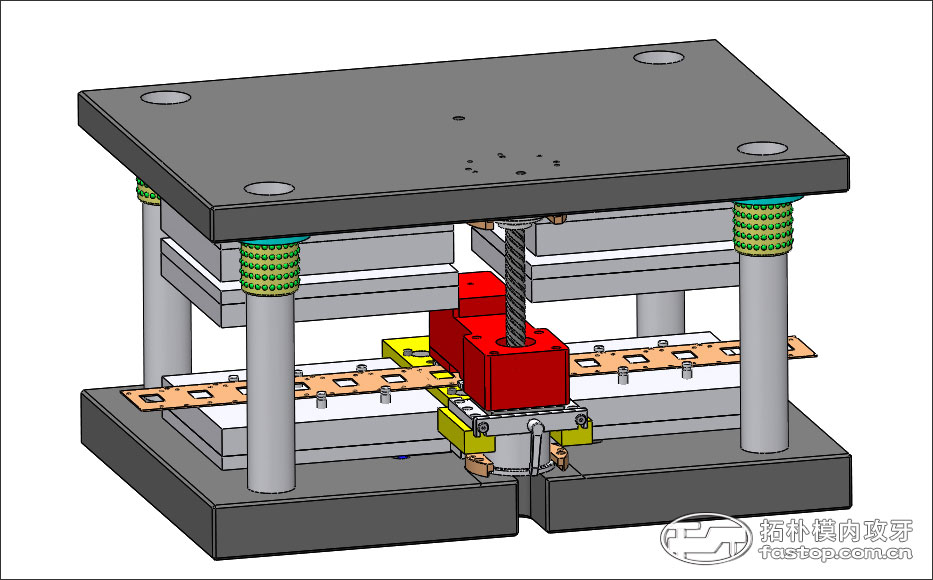

整體模具示意圖
整體模具示意圖
模內攻牙機上模加工示意圖

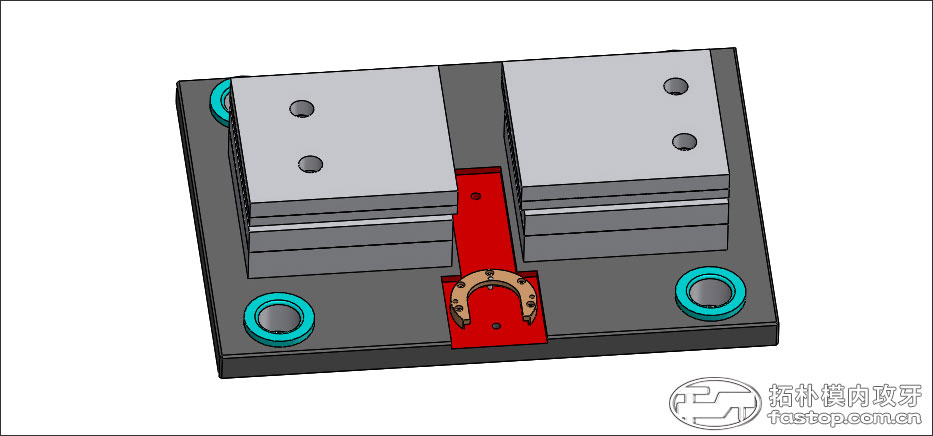

上模加工示意圖
模內攻牙機上模加工示意圖
模內攻牙機上模加工示意圖
加工說明：

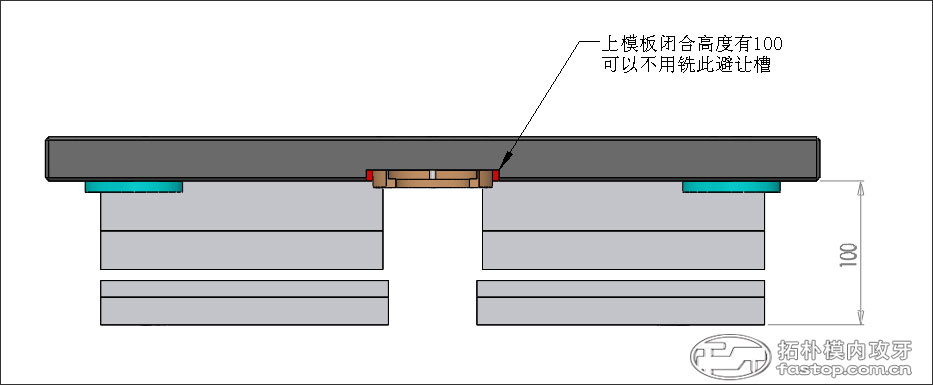

　　1、上模板需有模內攻牙機避空位
　　2、上模座加工上模安裝板的銷釘位和螺絲孔及絲錐軸避讓孔
       3、如果4塊上模板總厚度未超過100MM，則可在上模座上銑深避位
下模加工示意圖
模內攻牙機下模加工示意圖
模內攻牙機下模加工示意圖

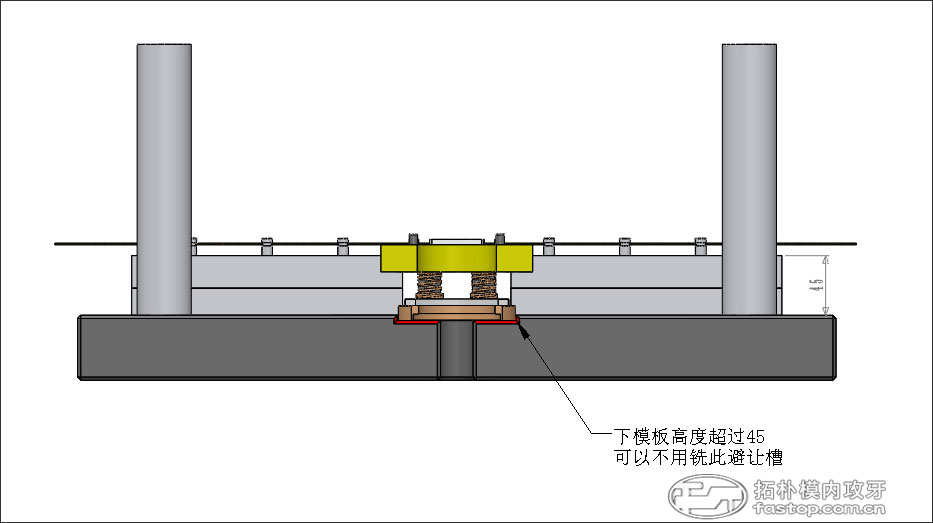

加工說明：
　　1、下模板與浮升板的間隙一邊留出1MM
       2、下模座加工下模安裝板的銷釘位和螺絲孔及絲錐軸避讓孔
       3、下模墊板高度低于45，則可在下模座上銑深避位
       4、下模座上加工排油槽
浮生板加工示意圖
模內攻牙機浮生板加工示意圖
加工說明：
　　1、浮升板整體線割，上下活動必須要有導柱、導套配合,導柱規格∮20MM，4支，均勻分布。
　　2、底部必須要有彈簧支撐≥4支，均勻分布，浮升板下行靠上模脫料板壓下,彈簧回位置，彈簧負載大于浮升板與模內攻牙機重量之和。
　　3、必須要裝4支等高螺絲，閉模時不能高出脫料板平面。
　　4、脫料板打浮升板的時候，受力要平衡，浮升板一定不可以傾斜，否則會造成模內攻牙機損壞。
　　5、脫料板下壓浮升板時需保證表面傾斜不超過0.2。
　　6、攻牙孔與浮升板上的各個銷釘定位孔需保證相對位置度±0.01。
