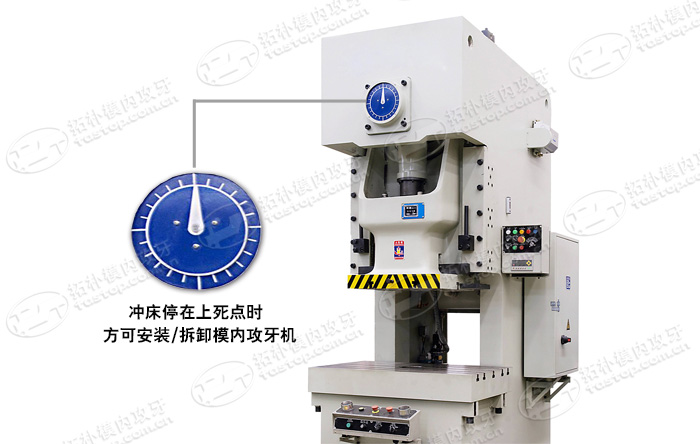

1、首先模內攻牙機安裝時必須先確認沖床實際行程是否和設計行程一致（行程必須一致才能安裝攻牙機），其次確認浮升板四個角高度是否平衡，用手上下?lián)u晃是否有晃動，發現有以上問題需及時處理方可安裝模內攻牙機，安裝模內攻牙機時沖床必須停在上死點，模內攻牙機拆卸時沖床必須停在上死點（如圖），（確認必須在沖床停在上死點才能安裝和拆卸模內攻牙機）

　　2、送料角度確保與使用說明書一致，安裝模內攻牙機時必須模具無異常，生產部品經過QC檢測或者現場工程檢測尺寸已經OK，送料機送料的角度必須正確，送料機送料工作時要穩定，材料和浮升銷高度必須平行。材料不能有彎曲，變形等異常。在270°~290°之間開始，90°止，NC送料機可以在330°送料，方可安裝。否則改善正確后方可安裝模內攻牙機。

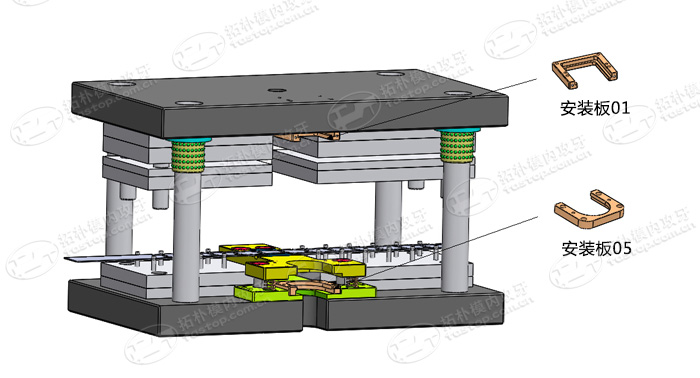

　　3、將安裝板01、安裝板05預先固定在模具上。

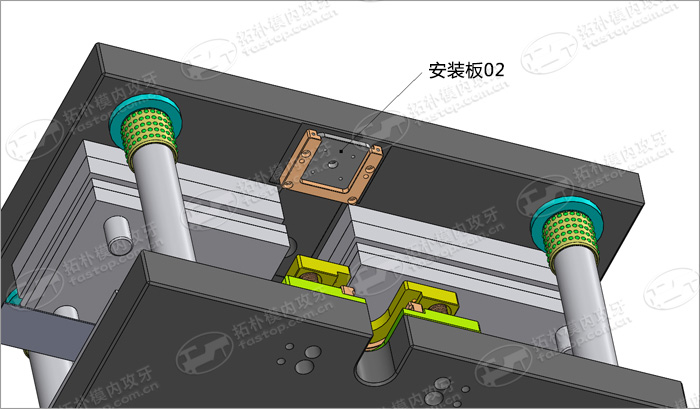

　　4、將安裝板02插入安裝板01槽內。

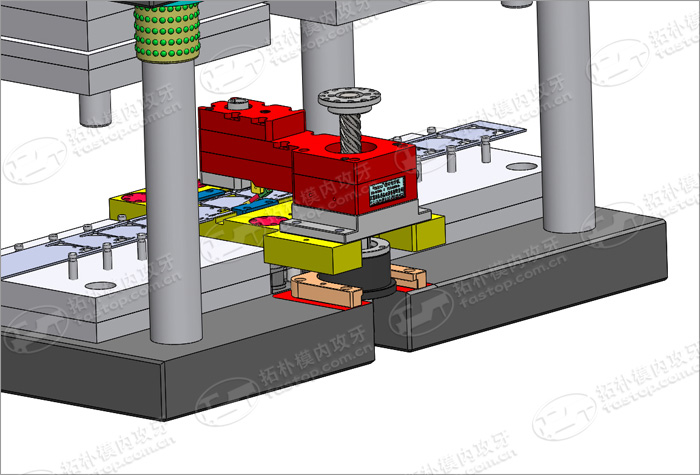

　　5、將模內攻牙機和軸承座裝配后推入安裝板05內，模內攻牙機本體平放于浮升板上對準攻牙孔和安裝孔。

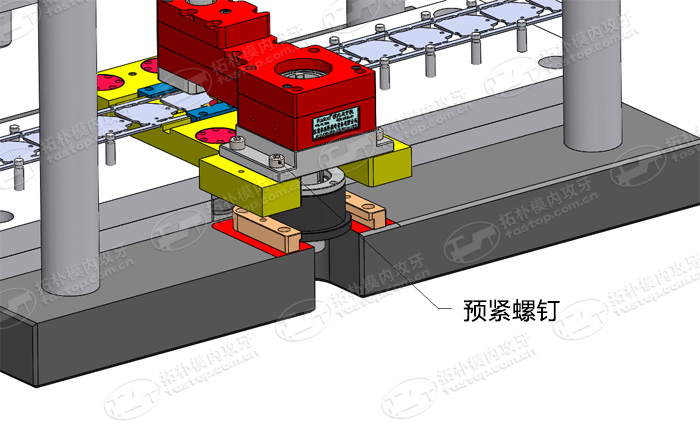

　　6、預緊模內攻牙機4-M8固定螺釘(不要鎖死)，為下一步模內攻牙機定位做準備。
　　7、模內攻牙機定位與絲錐軸上死點調整：

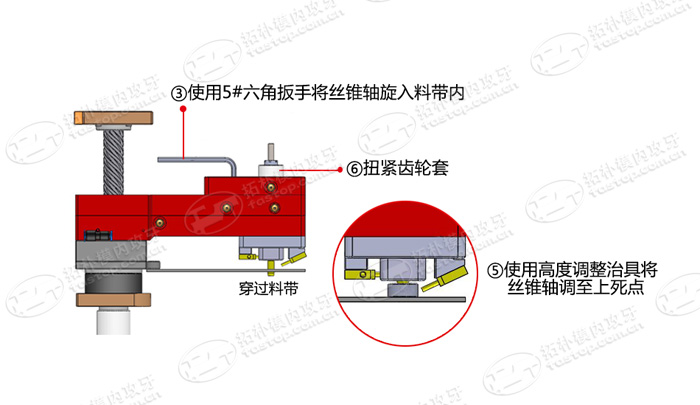

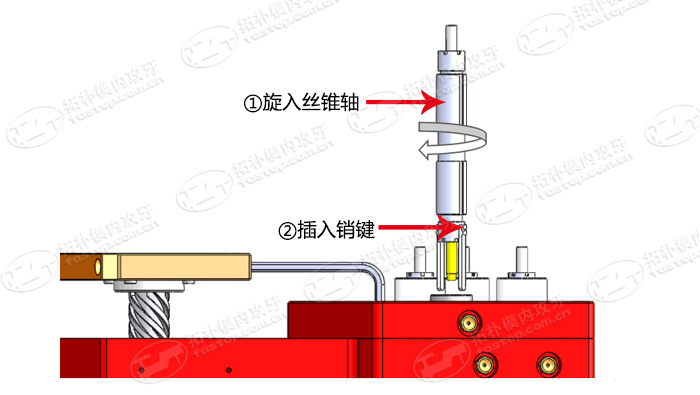

　?、傩虢z錐軸②插入銷?、凼褂?#六角扳手將絲錐軸旋入料帶內④鎖緊上一步驟預緊的4-M8螺絲⑤使用高度調整治具將絲錐軸調至上死點⑥扭緊齒輪套⑦移除高度調整治具。

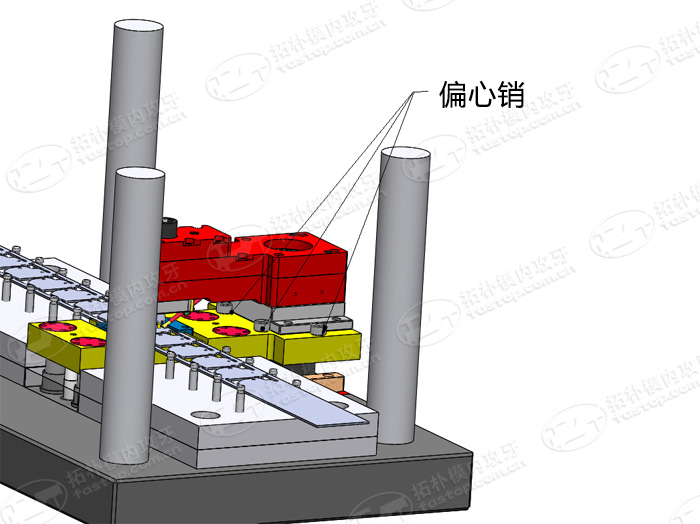

　　8、模內攻牙機位置定位好后使用3個偏心銷鎖緊定位。

　　　　

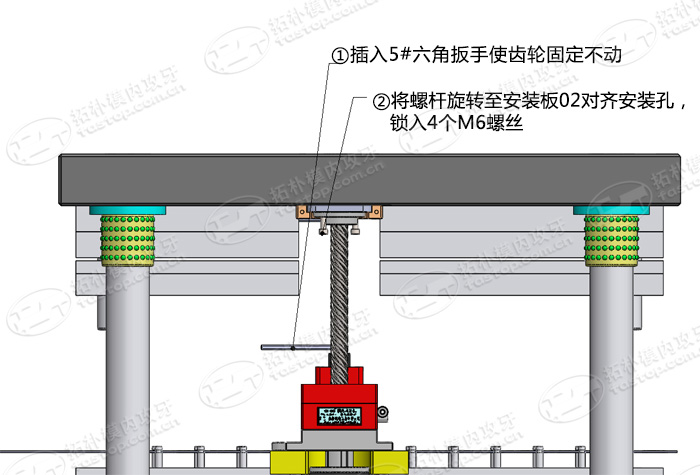

　　9、先插入5#六角扳手使齒輪固定不動，再將螺桿旋至安裝板02對齊安裝孔，鎖入4個M6螺絲。
  　　10、安裝之前必須先調整好滑塊行程高度，模內攻牙機安裝調試好后，在后續的模具修理或者生產中嚴禁調整滑塊行程高度。如果調整滑塊高度后會影響以下（a.模內攻牙機在上死點抱死拉壞安裝板03、內部齒輪、安全銷；b.大螺桿和大螺母脫離，再調整回原來高度時螺桿和大螺母沒有對好位置，壓壞大螺桿和大螺母，甚至壓壞模內攻牙機）
