【電腦機箱外殼類】-模內攻牙應用
更新時間:2018-01-26 瀏覽次數:次

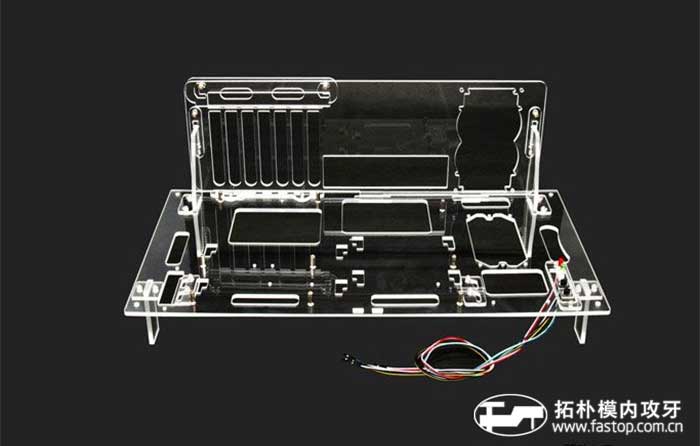

機箱作為電腦配件中的一部分,它主要是作為一個載體,在其內部防止和固定各電腦配件,起到保護作用。此外,電腦機箱具有電磁輻射的屏蔽重要作用。電腦機箱外殼是由:外殼、前面板、后面板、支架及開關鍵等零部件組成的(如下圖)
機箱外殼制作工藝

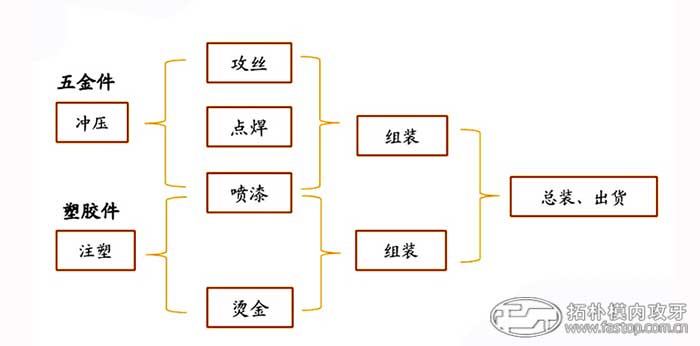

電腦主機外殼五金件沖壓是由:攻絲、電焊、噴漆后再組裝而成的;而塑膠件則由噴漆和燙金這兩道工藝組成,再進行組裝。
說到攻絲技術,東莞拓樸從2007年發展至今,是最有發言權的了↓↓↓
↓↓↓傳統的攻牙方式
傳統的人工攻絲模式采用先沖壓→搬運→再攻絲的方法。
↓↓↓改善后的模內攻牙
打破傳統加工方法,將傳統的“沖壓”和“攻絲”技術整合在一起,在模具內直接成型,減少工序,降低成本,大大提高生產效率;其安裝簡單快捷,性能穩定可靠。

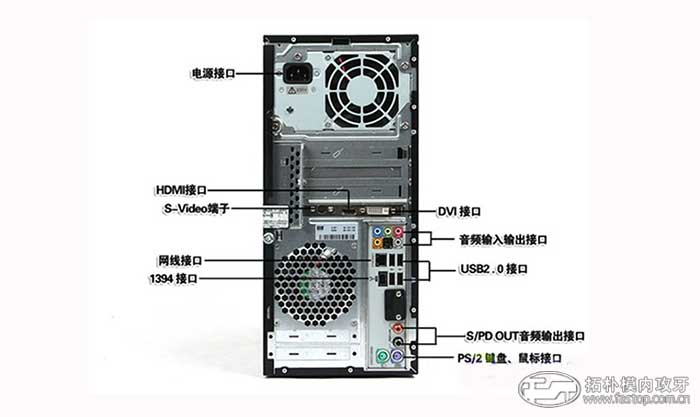

機箱后面板設計
機箱后面板的設計是非常重要的,這是因?yàn)?,機箱后面板需要完成主板的卡位操作,也即定位操作,同時完成電源的定位操作和固定操作,同時完成各種板卡的固定操作,如顯卡,聲卡,網卡還原卡等等。
(查看更多辦公設備案例,請點擊)
↓↓↓機箱外殼后面板案例
解決方案:1臺兩孔模內攻牙機
送料方式:NC送料
產品材質:鍍鋅板
產品料厚:0.6MM
抽牙高度:2.0MM
沖床行程:250/300MM
攻牙速度:50SPM

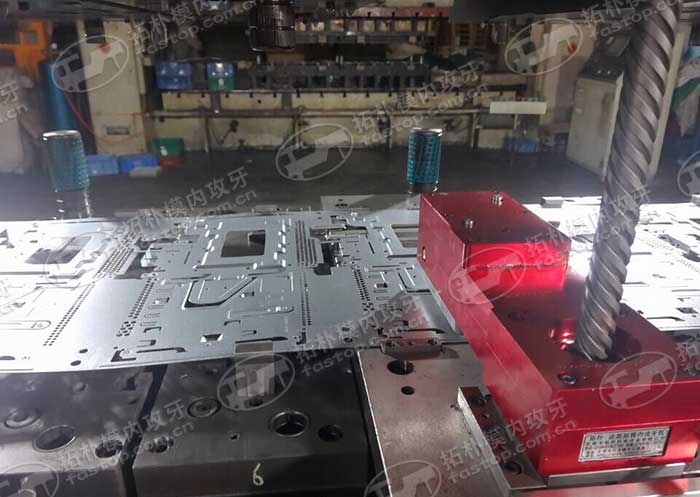

▲機箱外殼后面板-模內攻牙案例

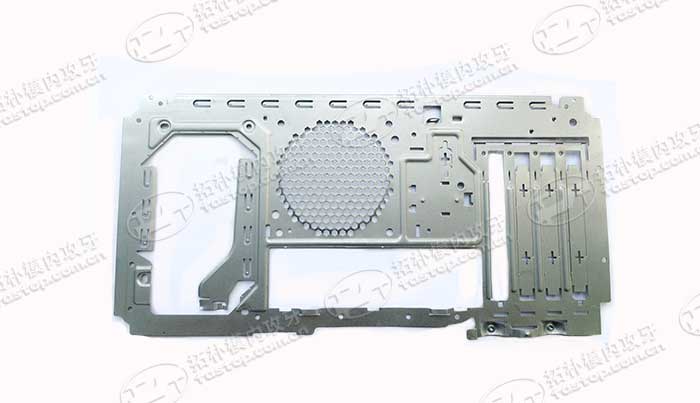

↓↓↓機箱外殼后面板案例2

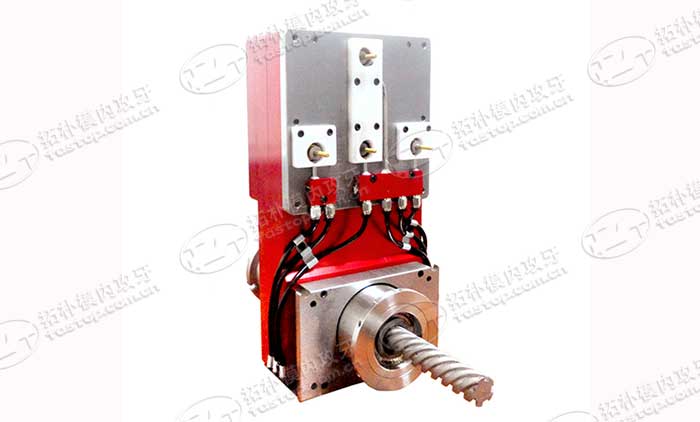

解決方案:1臺4孔模內攻牙機
沖床速度:35SPM
產品料厚:0.6MM
沖床行程:230/250MM
送料方式:NC送料
產品材質:鍍鋅板
抽芽高度:1.87MM
牙孔規格:2-M3*0.5,2-#6-32
送料夾角:330°~30°(可調)
